德国力士乐(Rexroth)电磁阀真假辨认及产品选型

发布时间:2016-03-07 浏览次数:610
力士乐Rexroth电磁阀真假辨认:

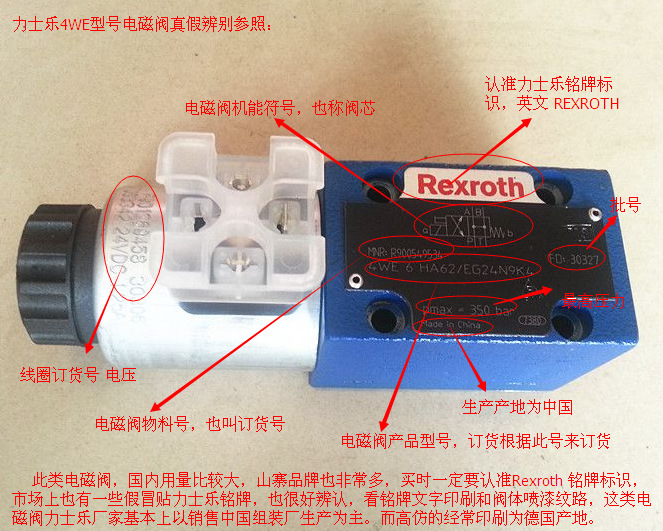

一、REXROTH/力士乐电磁阀 单头线圈电磁阀 二位四通电磁换向阀铭牌说明,型号说明:

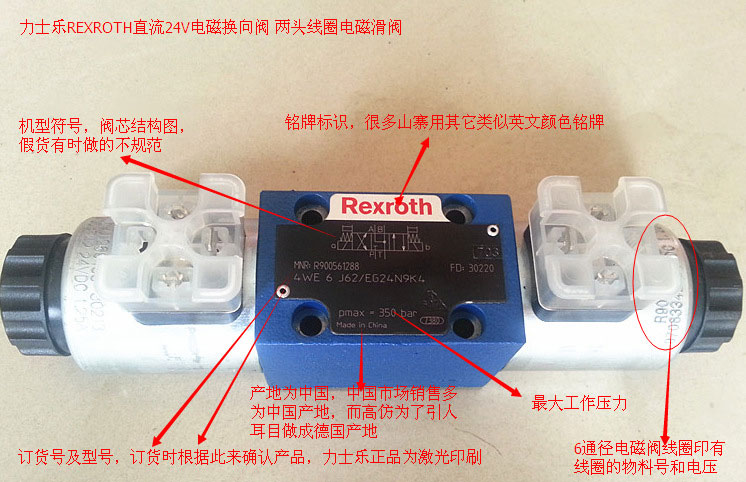

二、REXROTH/力士乐电磁阀 双头线圈电磁阀 三位四通电磁换向阀铭牌说明,型号说明,简短介绍:


以上是我公司多年销售经验,希望能给广大客户购买产品提供帮助。
力士乐液压阀中电磁阀选型首先应该依次遵循安全性,可靠性,适用性,经济性四大原则,其次是根据六个方面的现场工况(即管道参数、流体参数、压力参数、电气参数、动作方式、特殊要求进行选择)。
选型依据:
1、根据管道参数选择电磁阀的:通径规格(即DN)、接口方式
1)按照现场管道内径尺寸或流量要求来确定通径(DN)尺寸;
2)接口方式,一般>DN50要选择法兰接口,≤DN50则可根据用户需要自由选择。
2、根据流体参数选择电磁阀的:材质、温度组
1)腐蚀性流体:宜选用耐腐蚀电磁阀和全不锈钢;食用超净流体:宜选用食品级不锈钢材质电磁阀;
2)高温流体:要选择采用耐高温的电工材料和密封材料制造的电磁阀,而且要选择活塞式结构类型的;
3)流体状态:大至有气态,液态或混合状态,特别是口径大于DN25时一定要区分开来;
4)流体粘度:通常在50cSt以下可任意选择,若超过此值,则要选用高粘度电磁阀。
3、根据压力参数选择电磁阀的:原理和结构品种
1)公称压力:这个参数与其它通用阀门的含义是一样的,是根据管道公称压力来定;
2)工作压力:如果工作压力低则必须选用直动或分步直动式原理;最低工作压差在0.04Mpa以上时直动式、分步直动式、先导式均可选用。
4、电气选择:电压规格应尽量优先选用AC220V、DC24较为方便。
5、根据持续工作时间长短来选择:常闭、常开、或可持续通电
1)当电磁阀需要长时间开启,并且持续的时间多于关闭的时间应选 用常开型;
2)要是开启的时间短或开和关的时间不多时,则选常闭型;
3)但是有些用于安全保护的工况,如炉、窑火焰监测,则不能选常开的,应选可长期通电型。
6、根据环境要求选择辅助功能:防爆、止回、手动、防水雾、水淋、潜水。
详解举例:4WE6D6X/EG24N9K4
4→4通(也有3通)4个方向油口
6→通经为6
D→机能符号(也有C、D、E、EA、EB等)
6X→60至69系列 安装和油口尺寸不变
斜杠(/)后面:无符号→弹簧复位
               O→无弹簧复位
               OF→无弹簧复位带定位作用
E→高功率电磁铁带可拆卸线圈的湿式电磁铁
G→直流电压(W代表交流如W230代表交流230V电压 50/60Hz,G205代表直流电压205V等其它电压和频率)
24→24V电压
N9→代表有隐式手动应急操作(标准)(只有N代表带有手动应急操作,无手动应急操作无代号)
K4→电气接线形式(单独接线,带有插头定位销DIN43 650-AM2,无导线插座)(DL指代集中接线在盖上有引线,有亮灯显示;DKL在盖上有集中插头,有亮灯显示(不带直角插座)
K4后面:无标识→无插入式节流口
        B08→节流口fl 0.8mm
        B10→节流口fl 1.0mm
        B12→节流口fl 1.2mm
B08后面:无标识→丁晴橡胶密封
         V→佛橡胶密封   (注意所用液压油与密封件的适应性)
V后面:无标识→不带定位销孔
       /60→带定位销孔
